商品資訊
20805
米爾 XILINX AM335X 核心板 AM3354 TI核心板 MYD-C335-GW 開發板
名稱 | 型號 | 產品配置 | |||||
處理器 | 內存 | 存儲器 | 工作溫度 | ||||
MYD-C335X-GW 開發板 | MYD-C3354-256N256D-80-I-GW | AM3354 | 256MB DDR3L | 256MB Nand Flash | -40℃ - +85℃ | ||
MYD-C3354-4E512D-80-I-GW | AM3354 | 512MB DDR3L | 4GB eMMC | -40℃ - +85℃ |
MYD-C335X-GW是米爾電子推出的基於TI AM335x系列處理器的嵌入式闆卡, 主要面向工業網關,HMI等應用場景。
該套產品由核心板MYC-C335X-GW及底板MYB-C335X-GW組合而成:
核心板採用TI AM335x系列處理器,集成了電源管理芯片、 DDR3/DDR3L、 eMMC/Nand Flash、EEPROM、以及160 PIN的信號擴展(80*2)。
底板與核心板採用工業連接器相連。底板設計了12V電源供電、雙千兆以太網、LVDS、RGB LCD、用於4G LTE的MINI PCI-E接口、WIFI及藍牙模塊、USB HOST、RS485、RS232等外設接口。

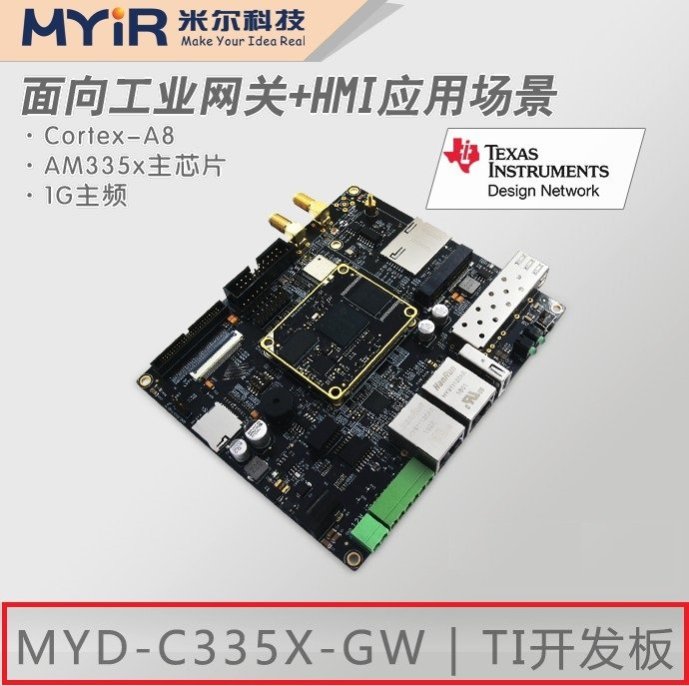

MYD-C335X-GW開發板(基於TI AM335X 芯片)
該產品具備如下特點:
1.核心板可以提供多種配置,同時滿足商業級工業級溫度要求:
- AM335x基於Cortex-A8架構,主頻高達1GHz,提供強大的嵌入式芯片處理性能。
- 採用DDR3/DDR3L內存,最高可支持1GB DDR。支持Nand Flash或eMMC容量選配。
2.開發板提供豐富接口及外設,提供完善軟硬件參考設計:
- 雙千兆網口,1路千兆光口
- WIFI/BT藍牙模塊
- Mini PCIE 4G模塊接口
- RS232/RS485接口
- RGB LCD,LVDS 顯示輸出
3.軟件資源及文檔資源豐富,高效的技術支持加速產品開發:
- 提供系統框架,MQTT等聯網協議DEMO
- 提供網頁服務器,網絡配置及DE MO應用
4. 核心板批量高性價比,穩定供貨週期長達10年:
TI支持長期供貨計劃,米爾提供10年核心板供貨承諾。
AM335X 系列處理器支持管腳兼容。以下列出了各芯的主要差異。
核心板硬件資源
功能 | 參數 | 配置 |
CPU | AM335x | 可選 |
電源管理芯片 | TPS65217C | 標配 |
DDR3/DDR3L | 256MB,512MB容量可選,支持最大1GB | 可選 |
Nand Flash | Nand Flash 容量可選256MB,512MB,1GB | 可選 |
eMMC | 標配4GB,容量可選 | 可選 |
Expand IO Connector | 信號連接:80 PIN*2 核心板連接器:FCI 10140607-081802LF 底板連接器:FCI 10140609-081802LF | 標配 |
核心板工作溫度 | 商業級:0℃ - +70℃ 工業級:-40℃ - +85℃ | 可選 |
核心板PCB尺寸 | 50x40x1.6mm | 標配 |
核心板PCB工藝 | 8層板設計,沉金,獨立的完整接地層,無鉛工藝 | 標配 |
底板外設資源(功能列表)
功能 | 位號 | 說明 |
MYC Module | J2、J3 | MYC-C335X-GW |
Power Input | J1、J24 | 12V直流電源輸入 DC Jack和3.81mm接線端子兩種接口 |
RS232 / RS485 | J7 | RS232 ,RS485信號。3.81mm間距接線端子 |
Ethernet 2 | J13 | KSZ9031,10/100/1000Mbps以太網接口 |
Ethernet 1 | J10 | AR8033,10/100/1000Mbps以太網接口, 支持光口和電口 |
USB Host | J8 | USB Host接口,採用Type A型連接器 |
LED | D13、D12 | GPIO可控 |
Reset Key | S2 | 復位按鍵 |
SFP | J12 | 光纖接口 |
MINI PCI-E | U21 | 安裝4G模塊 |
SIM Card Slot | J19 | SIM Card |
RTC 電池座 | J5 | 板背面,電池尺寸CR2032 |
GPS ANT | J21 | GPS ANT |
4G ANT | J18 | 4G ANT |
WIFI & BT ANT | J16 | WIFI & BT ANT |
Expansion Port | J22 | GPIO/I2C/UART/USB |
PIN Header1x6 | J23 | ADC |
PIN Header2x7 | J9 | JTAG |
RGB LCD | J14 | RGB565 |
LVDS | J15 | |
Debug Uart | JP1 | 3.3V TTL UART |
產品結構圖
功能結構圖
機械尺寸圖
MYD-C335X-GW開發板機械尺寸圖 (單位:mm)
MYD-C335X-GW將提供豐富的軟件資源以幫助客戶盡快的實現產品的開發。在產品發佈時,您可以獲取到的以下系統資源。
類別 | 名稱 | 描述 | 源碼 |
Bootloader | U-boot | 引導程序,負責系統初始化和引導內核 | YES |
內核 | Linux4.14.67 | 專為MYD-C335X-GW的硬件製定的Linux內核 | YES |
驅動 | LCD | LCD屏驅動,可支持4.3寸、7寸液晶屏、7寸LVDS屏 | YES |
驅動 | Touch Panel | 電阻觸摸屏驅動 | YES |
驅動 | Touch Panel | 電容觸摸屏驅動 | YES |
驅動 | RTC | 內置RTC時鐘驅動 | YES |
驅動 | RX-8025T | 外置RTC時鐘驅動 | YES |
驅動 | UART | 串口驅動 | YES |
驅動 | RS485 | RS485驅動 | YES |
驅動 | RS232 | RS232驅動 | YES |
驅動 | SDIO WiFi | WiFi驅動 | YES |
驅動 | 4G | 4G驅動 | YES |
驅動 | Bluetooth | 藍牙驅動 | YES |
驅動 | GPS | GPS驅動 | YES |
驅動 | Ethernet | 以太網驅動 | YES |
驅動 | Fiber | 光口驅動 | YES |
驅動 | MMC/SD | MMC/SD卡驅動 | YES |
驅動 | EMMC | EMMC驅動 | YES |
驅動 | NAND Flash | NAND Flash驅動 | YES |
驅動 | GPIO-LED | GPIO-LED 驅動 | YES |
驅動 | I2C | I2C驅動 | YES |
驅動 | SPI | SPI驅動 | YES |
驅動 | ADC | ADC驅動 | YES |
驅動 | PMU | 電源管理驅動 | YES |
驅動 | USB Host | USB Host驅動 | YES |
文件系統 | Rootfs | 基於buildroot定制的文件系統 | 鏡像 |
文件系統 | Rootfs-qt | 基於buildroot定制的MEasy IOT文件系統 | 鏡像 |
文件系統 | UBI | NAND Flash ubi文件系統 | 鏡像 |
文件系統 | Ramdisk.gz | SD卡Ramdisk文件系統 | 鏡像 |
文件系統 | sdcard.img | SD卡ext4文件系統 | 鏡像 |
應用程序 | LCD | LCD測試程序 | YES |
應用程序 | RTC | RTC時鐘測試程序 | YES |
應用程序 | RS232 | RS232測試程序 | YES |
應用程序 | RS485 | RS485測試程序 | YES |
應用程序 | Ethernet | 網絡測試程序 | YES |
應用程序 | NAND Flash | NAND Flash測試程序 | YES |
應用程序 | GPIO-LED | GPIO-LED測試程序 | YES |
應用程序 | Qt | Qt環境驗證Demo程序 | YES |
編譯工具鏈 | Cross Compiler | gcc version 7.4.0 \(Buildroot 2019.02.2-gb4331a8-dirty\) | Binary |
交叉編譯工具鏈 | Cross Compiler | gcc version 7.2.1 20171127 \(Linaro GCC 7.2-2017.11\) | Binary |
